在电子元器件采购与电路设计过程中，按钮开关图片和按钮开关样板图是工程师、采购人员快速识别产品型号、确认外观尺寸与安装方式的重要参考资料。佛山市展远电子作为专业的按钮开关生产厂家，常年提供多系列按钮开关的实物图片、样板图及详细规格书，方便客户远程选型与技术比对。本文将围绕按钮开关的常见类型、图片与样板图的作用，以及如何通过佛山市展远电子获取高质量按钮开关资料进行说明。

一、按钮开关图片的作用与常见类型

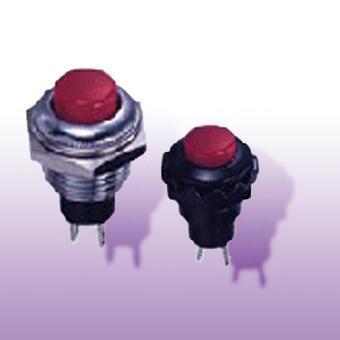

按钮开关图片通常展示产品的外观形状、引脚排列、按钮帽颜色、安装孔径及面板开孔尺寸等信息。通过清晰的实物图片，用户可以直观判断开关是圆形、方形还是长方形，是带灯还是不带灯，是自锁式还是复位式。常见的按钮开关类型包括：

1. 塑料按钮开关：多用于小电流控制电路，如音响、仪器面板，图片中常标注外形尺寸如12mm、16mm等。
2. 金属按钮开关：常见于工业控制柜、医疗设备，具备防水、防尘性能，图片多展示其不锈钢或黄铜镀镍外壳及LED灯环。
3. 带灯按钮开关：图片中能清晰看到LED发光颜色（红、绿、蓝、白等），方便区分状态指示功能。
4. 自锁/无锁按钮开关：样板图中会标注按压行程与锁止结构示意，帮助用户理解操作方式。

在佛山市展远电子的产品页面中，每一款按钮开关都配有高清图片和细节放大图，用户可免费下载或在线查看。

二、按钮开关样板图的意义与查看要点

按钮开关样板图，也称尺寸图或工程图纸，通常包含正视图、侧视图、俯视图及面板开孔图。对于需要将开关安装到设备面板或PCB板上的用户来说，样板图是机械设计与装配的关键依据。查看按钮开关样板图时，应重点关注以下几个参数：

• 安装孔径：例如Φ12mm、Φ16mm、Φ19mm、Φ22mm等，确保与设备开孔匹配。
• 总高度与螺纹长度：决定开关在面板上的凸出程度及螺母固定空间。
• 引脚间距与排列：便于PCB布局布线或导线焊接。
• 按钮帽尺寸：影响操作手感和相邻元件的间距。

佛山市展远电子为每一款按钮开关提供标准样板图，图纸格式包括PDF、DWG和JPG，方便工程师直接导入设计软件。样板图上会标注公差范围，确保批量生产的一致性。

三、佛山市展远电子按钮开关的优势

佛山市展远电子专注于按钮开关的研发与制造，产品广泛应用于工业控制、安防设备、家用电器、汽车电子等领域。公司常规库存充足，可快速提供样品及批量供货，并支持客户定制按钮颜色、LED电压、引脚长度及防水等级。通过官网或线上店铺，用户能直接搜索“按钮开关图片”、“按钮开关样板图”、“按钮开关-佛山市展远电子”等关键词，快速找到对应型号的技术资料。

佛山市展远电子还提供以下服务：

1. 免费样品测试：针对非标需求，可按样板图打样。高清图片与图纸库：所有产品均附实物图片、样板图和规格书，无需反复询问客服。
2. 技术选型支持：根据客户的使用环境（电流、电压、防水、寿命）推荐合适型号。
3. 快速报价与交期：标准品3天内发货，定制品7-15天交付。

四、如何通过图片与样板图快速选型

建议采购与设计人员按以下步骤操作：

1. 浏览按钮开关图片，初步筛选外观、颜色和尺寸类别。
2. 下载对应的按钮开关样板图，核对安装孔径、引脚定义和操作力。
3. 阅读规格书，确认额定电流、接触电阻、绝缘电阻及电气寿命。
4. 联系佛山市展远电子客服，提供使用场景，获取推荐型号和免费样品。

如需查看更多按钮开关图片、样板图或获取最新产品目录，欢迎访问佛山市展远电子官方网站或直接搜索“按钮开关-佛山市展远电子”。我们将持续更新产品图片与图纸资源，助力您的项目高效落地。

按钮开关图片和按钮开关样板图是选型过程中的基础工具。选择像佛山市展远电子这样资料齐全、响应迅速的供应商，能大幅缩短研发与采购周期。无论您需要常规按钮开关还是定制化按钮开关，佛山市展远电子都能提供清晰的图片、准确的样板图以及可靠的产品品质。
